安防评测室拿到了鲲鹏无限推出的一款智能口袋路由CC SE，这款口袋路由采用化妆盒外观设计，小巧便携。口袋路由内置3300mAh大容量锂电池，可以提供16小时的使用时间，并且设有USB-C接口，手机充电器、移动电源均可以为口袋路由供电。
口袋路由支持TD-LTE网络制式，内置ESIM卡，此外还设有SIM卡槽，支持插卡上网。通过WiFi6进行分享网络，网速快，带机多。下面就带来鲲鹏无限智能口袋路由CC的拆解，一起来看看内部的方案和用料。
取出内置电池，电池尺寸为964655，标称电压3.8V，容量为3300mAh，能量为12.54Wh。
在PCBA模块上焊接邮票板模块，型号为NRadio N6515CS，用于无线通信和WiFi共享。

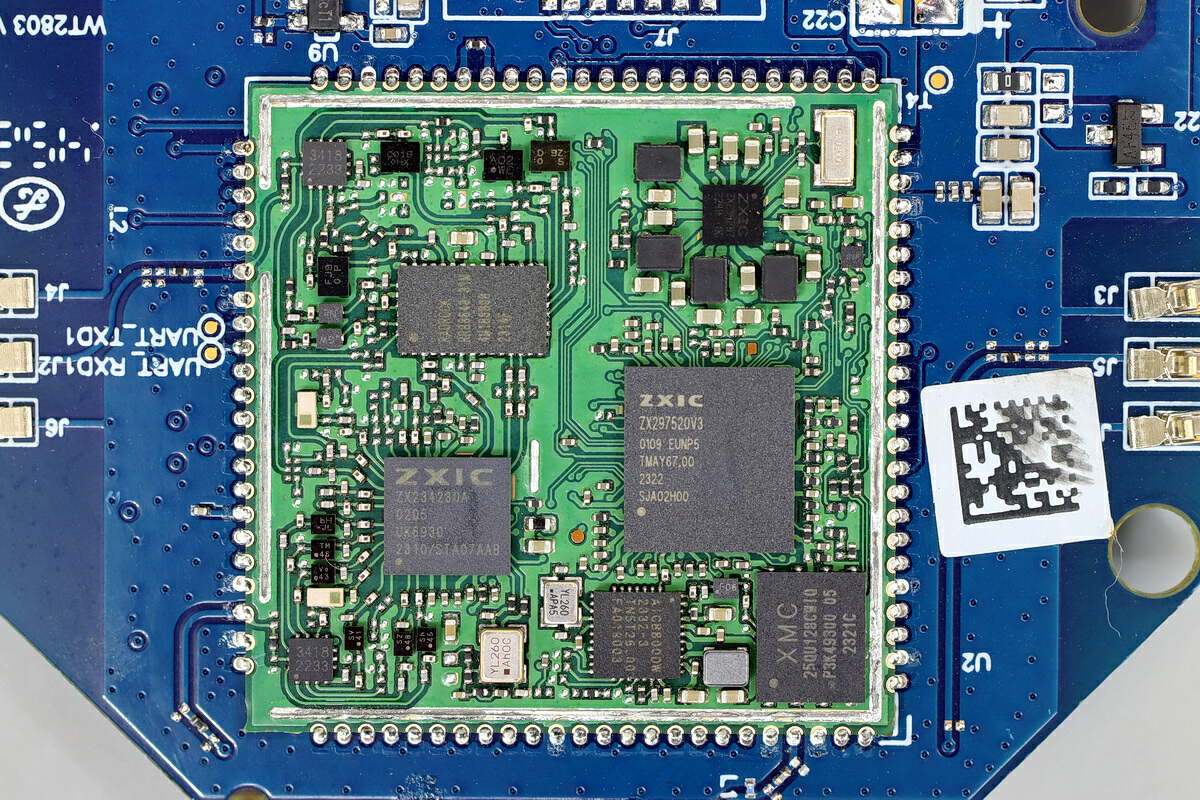

拆下邮票板的屏蔽罩，在内部焊接基带处理器，存储器，射频收发芯片，前端芯片，PMIC和WiFi芯片。

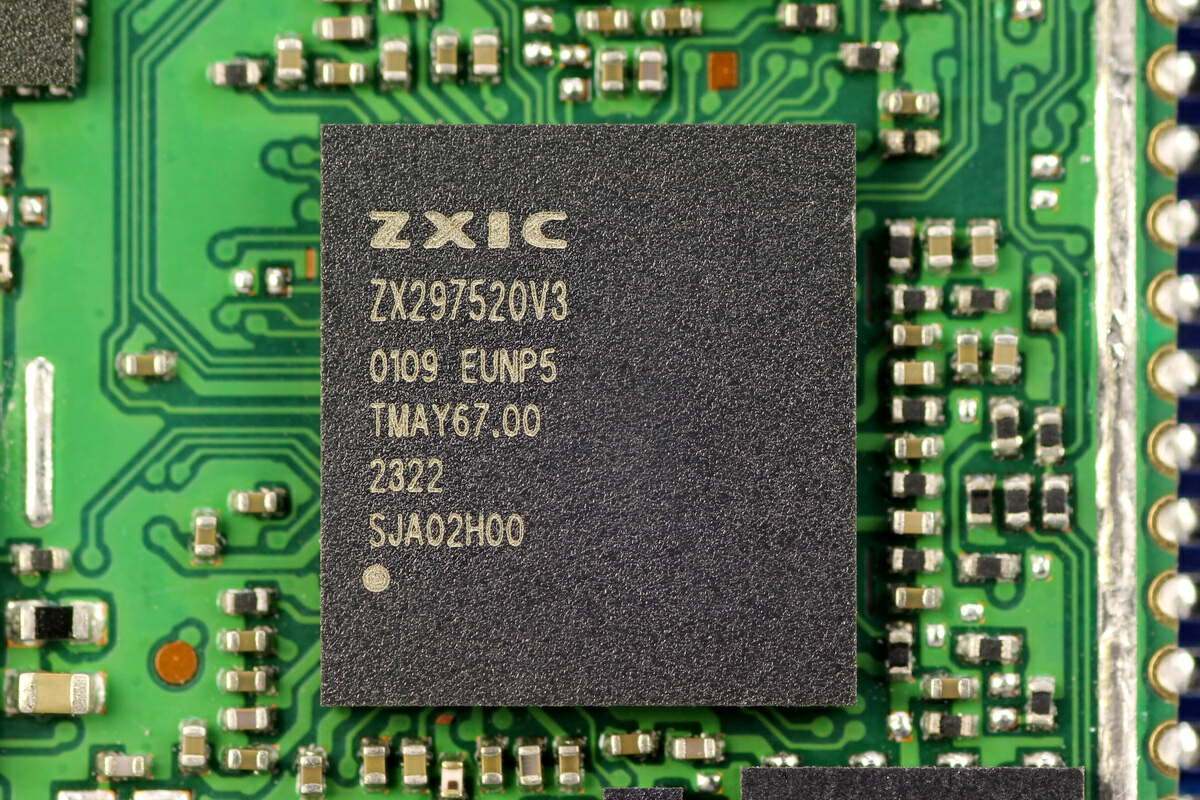

基带处理器来自ZXIC中兴微电子，型号ZX297520V3，是一颗支持TD-LTE、FDD-LTE等五种网络模式的基带处理器，采用28nm工艺，适用于移动终端等设备使用，具有低功耗，高性价比和高集成度优势。

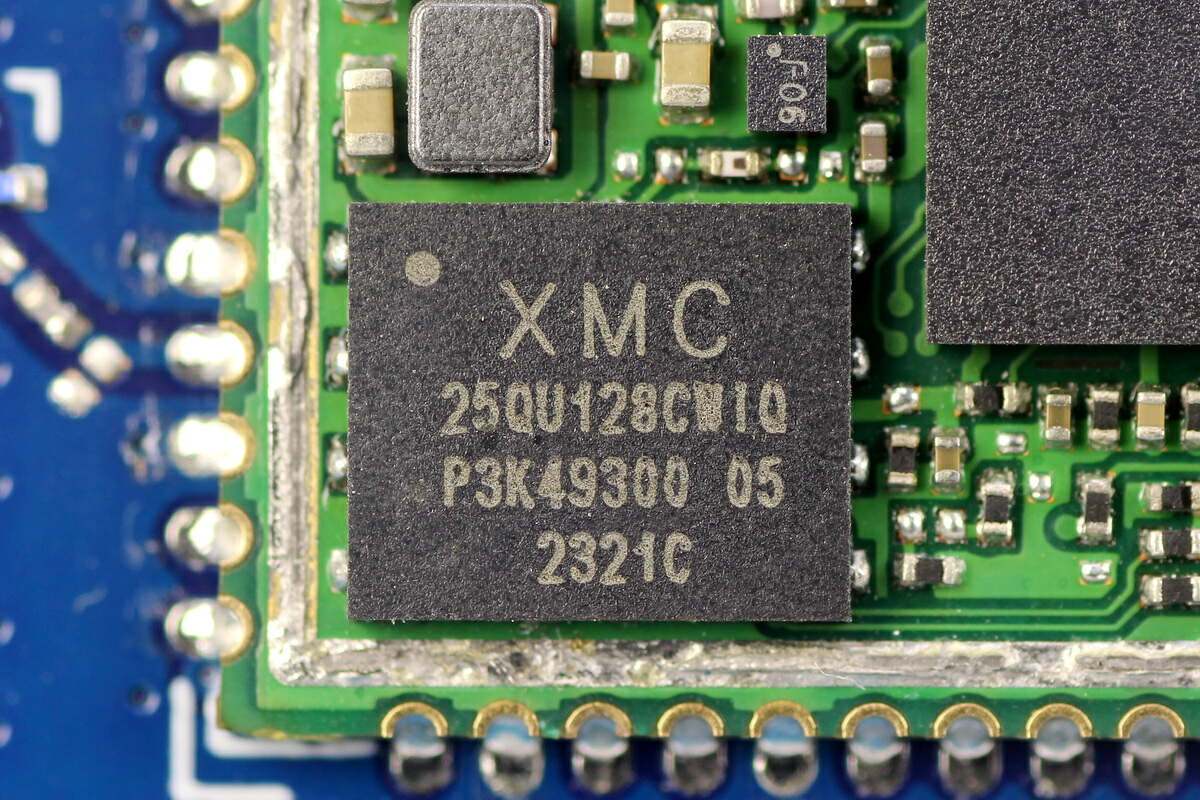

存储器来自XMC武汉新芯，型号XM25QU128CWIQ，容量为16MB，用于存储固件和配置信息，采用WSON5*6封装。
主集开关来自FM富满电子，型号FM3418C，为SP8T天线GHz频率应用，通过电压控制切换信号通路，采用QFN2*2-14封装。
同步降压芯片来自拓尔微，丝印TCC，型号为TMI3113B，是一颗5.5V输入电压，3A输出的同步降压转换器，芯片内部集成开关管，支持100%占空比，内置短路保护和过热保护，采用SOT23-5封装。

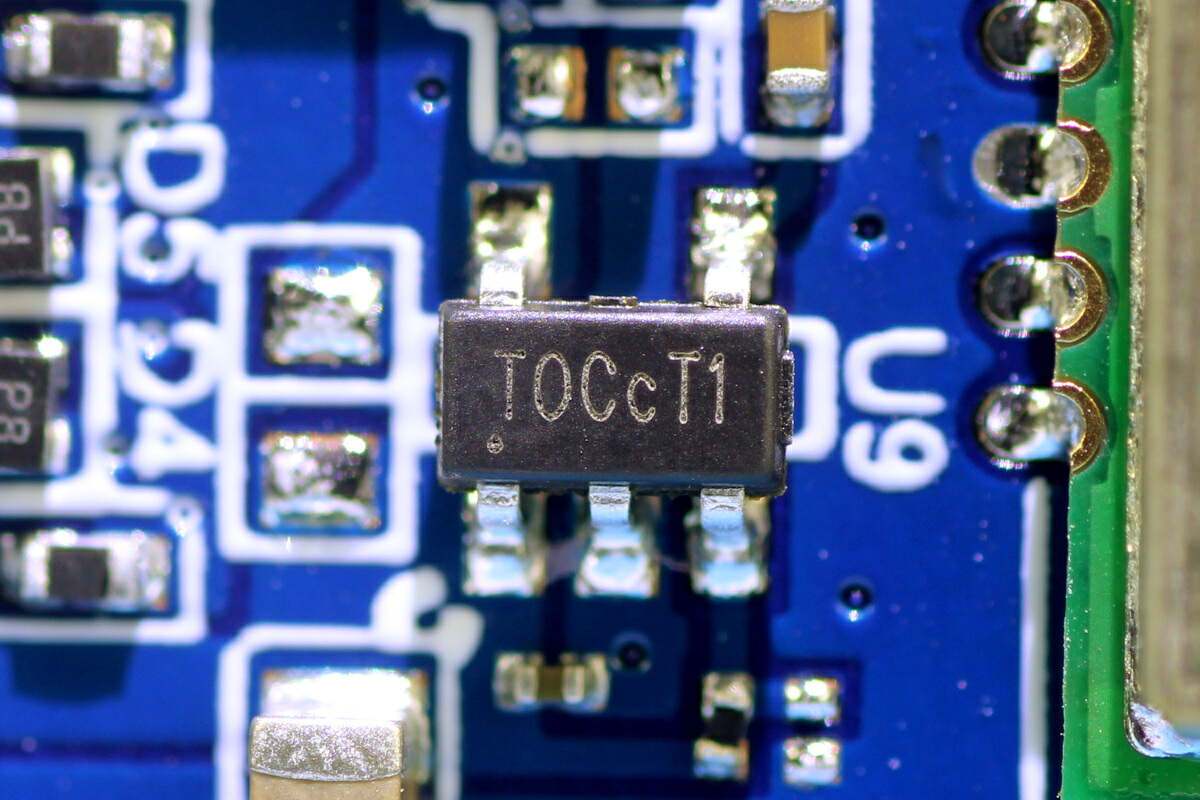

用于USB-C接口输入保护芯片来自拓尔微，丝印TOC，型号为TMI6241A，是一颗可编程软启动的负载开关芯片，具备5.7V电压钳位，芯片内部集成60mΩ开关管，当输入电压超过5.7V，小于18.3V时，芯片钳位输出电压为5.37V，超过18.3V进入过电压保护，输入耐压为20V，采用SOT23-5封装。
鲲鹏无限智能口袋路由CC SE内置3300mAh大容量电池，单次充电支持16小时续航，能够很好满足日常生活中的使用需求。这款口袋路由内置ESIM卡，还设有SIM卡槽，支持插卡上网。并且设有USB-C接口，支持使用手机充电器和移动电源充电。
安防评测室通过拆解了解到，鲲鹏无限智能口袋路由CC SE采用全套中兴方案，基带芯片，射频收发芯片和PMIC全部由中兴微电子提供。存储器来自武汉新芯，WiFi芯片来自爱科微，天线开关来自富满电子。
内置同步降压转换器和过压保护芯片来自拓尔微，内置锂电池设有保护板进行充放电和过热保护，确保使用安全。无线路由中芯片全部由国产厂商提供，实现了高性能的4G网络连接与WiFi连接。返回搜狐，查看更多
